精确实体建模
基于 B-Rep 的实体，带完整特征历史，每一步都可回溯编辑。
- 拉伸 · 旋转体 · 扫掠 · 通过曲线组 · 填充
- 布尔并集 · 差集 · 交集
- 圆角 · 倒角 · 抽壳 · 拔模
- 多实体 · 完整撤销重做
100%
建模出图全在本机
B-Rep
Open CASCADE 几何内核
11
种界面语言
0
个统计 / 广告 SDK
核心能力
是真正的 CAD 内核，不是模型查看器
草图约束、参数化特征历史、布尔运算、STEP 交换——让机械设计真正跑得起来的那些部分。

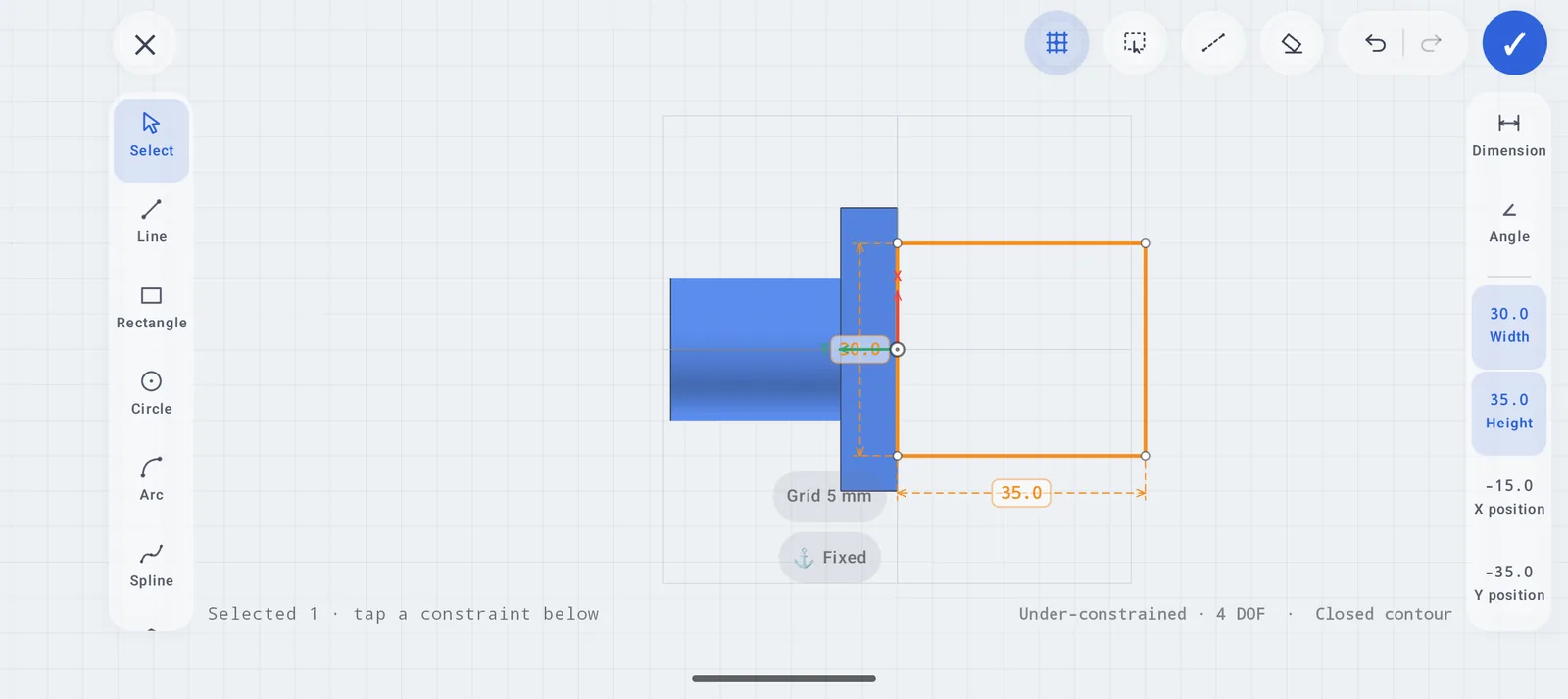

参数化草图
自研几何 + 尺寸约束求解器，驱动特征联动更新。
- 直线 · 圆弧 · 圆 · 样条 · 矩形
- 修剪 · 延伸 · 倒圆角 · 倒角 · 投影
- 关联镜像 · 线性 / 圆形阵列
- 对象捕捉 · 在线尺寸输入

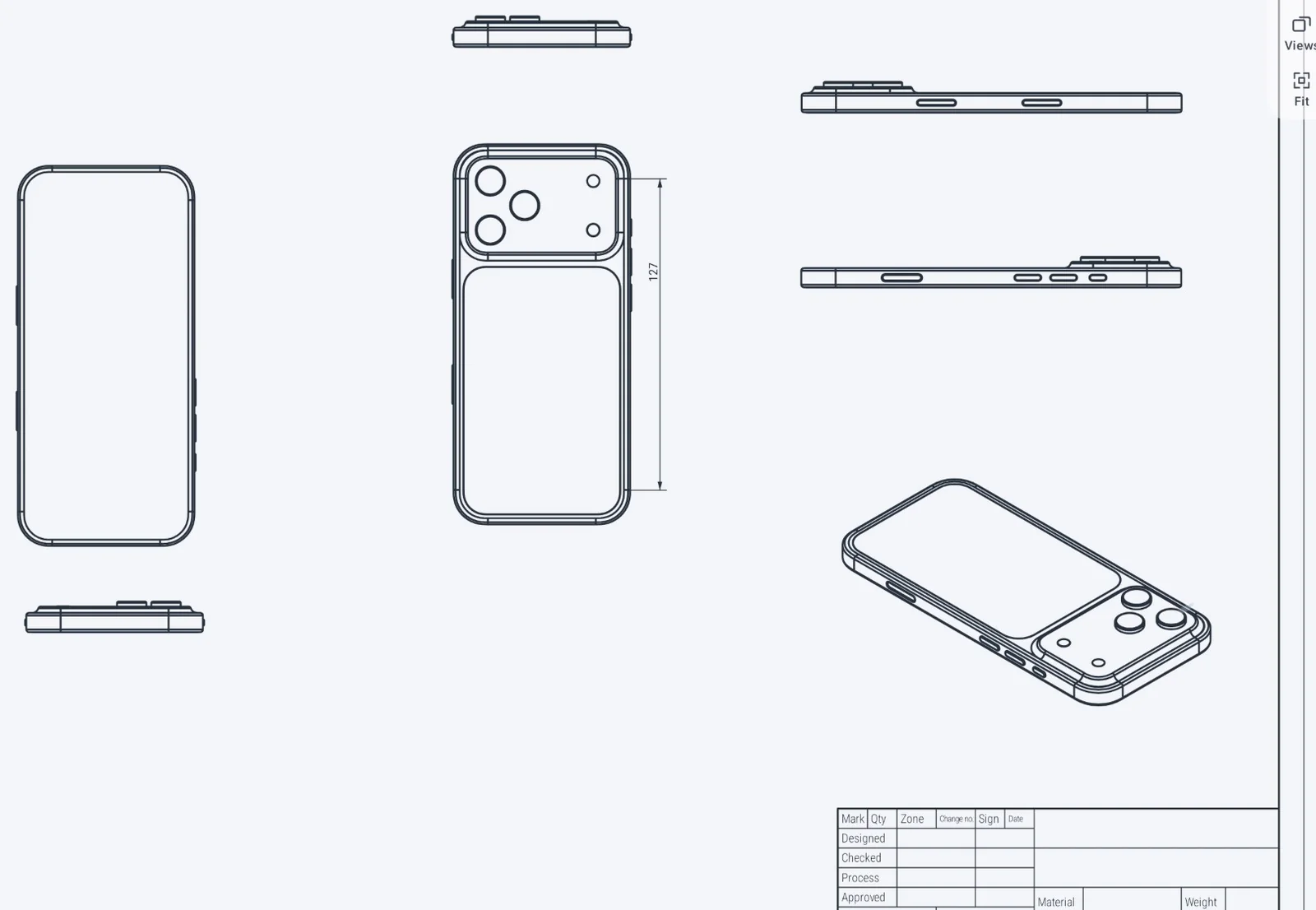

工程制图
把 3D 模型放上图纸、标好尺寸，导出 DXF 或 PDF。
- A0–A4 幅面 · 标题栏 · 第一/第三角
- 任意视图角度 · 剖视 · 局部放大
- 自动尺寸 · 公差 · 注释
- 导出 DXF 或多页 PDF

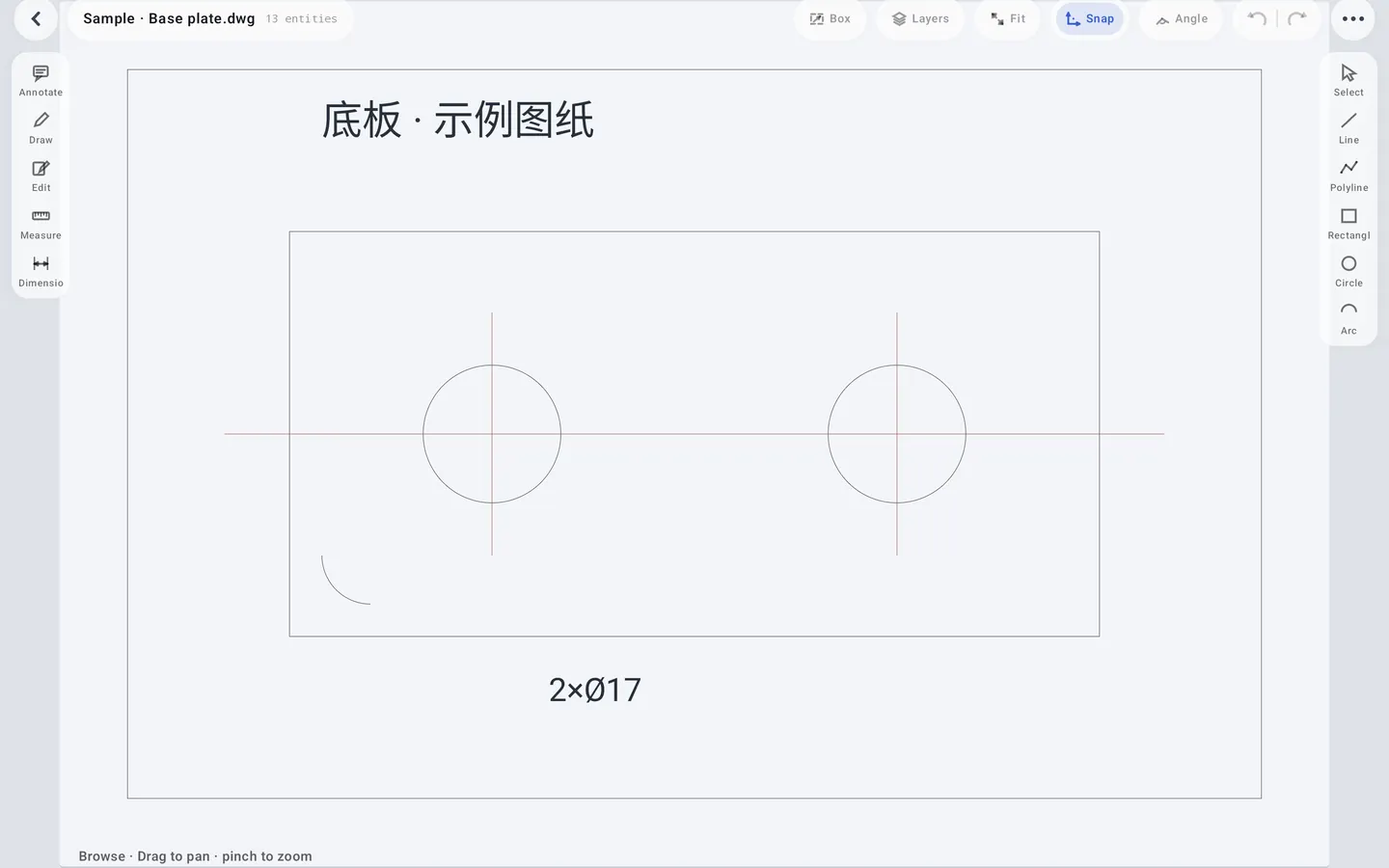

2D 制图
在真实 DXF 图纸上绘制、编辑、标注、测量与分层管理。
- 完整图元绘制与编辑工具
- 线性 · 半径 · 直径 · 角度标注
- 图层 · 框选 · 撤销
- 自动保存 · 导出 DXF / PNG
同步建模
直接推拉、压入、偏置面——视口里就有可拖拽的方向箭头。
- 拉出 · 压入 · 偏置区域
- 屏幕方向手柄 · 触感反馈
- 半透明实时预览
- 面 / 边选中高亮

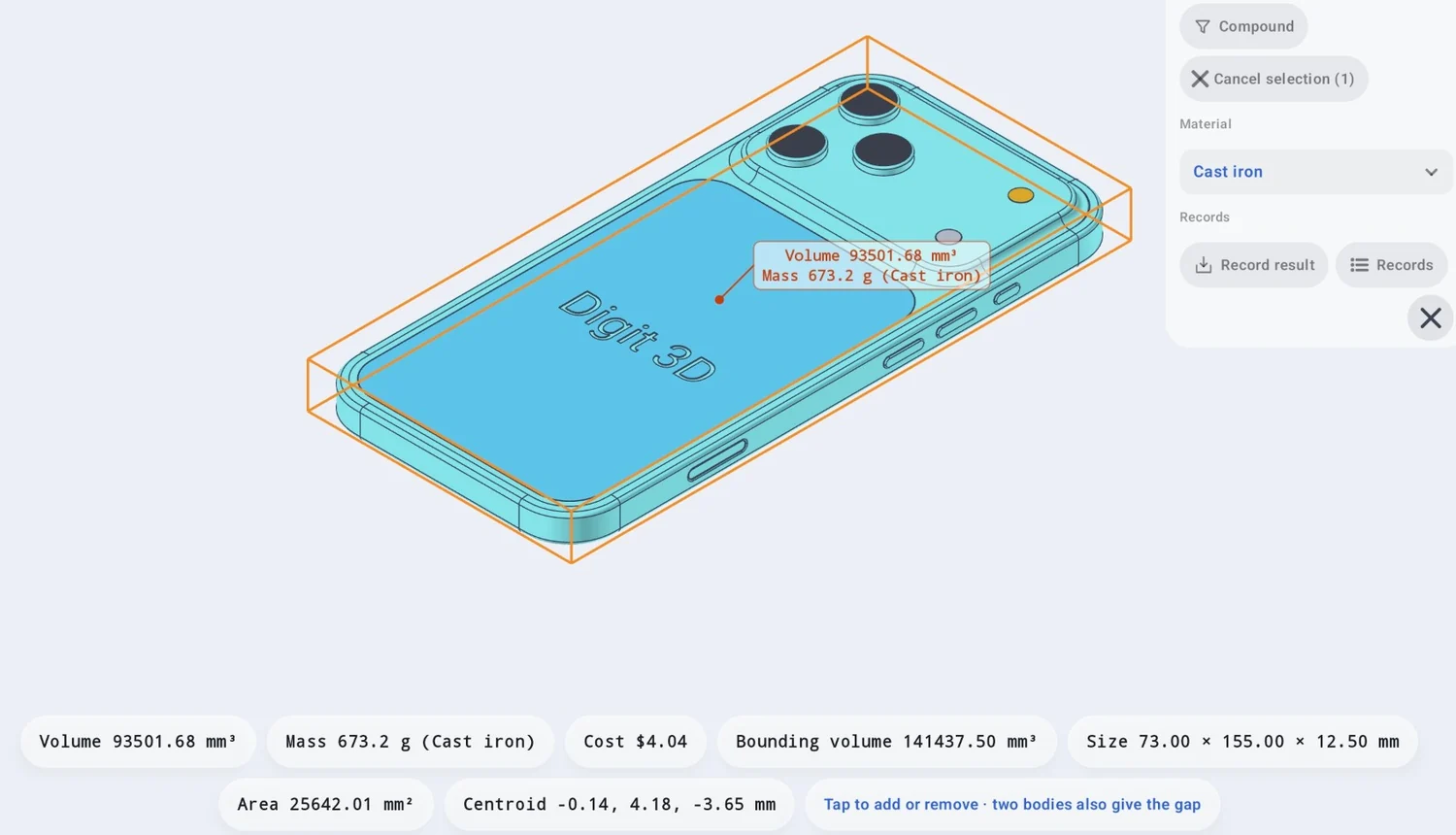

测量与分析

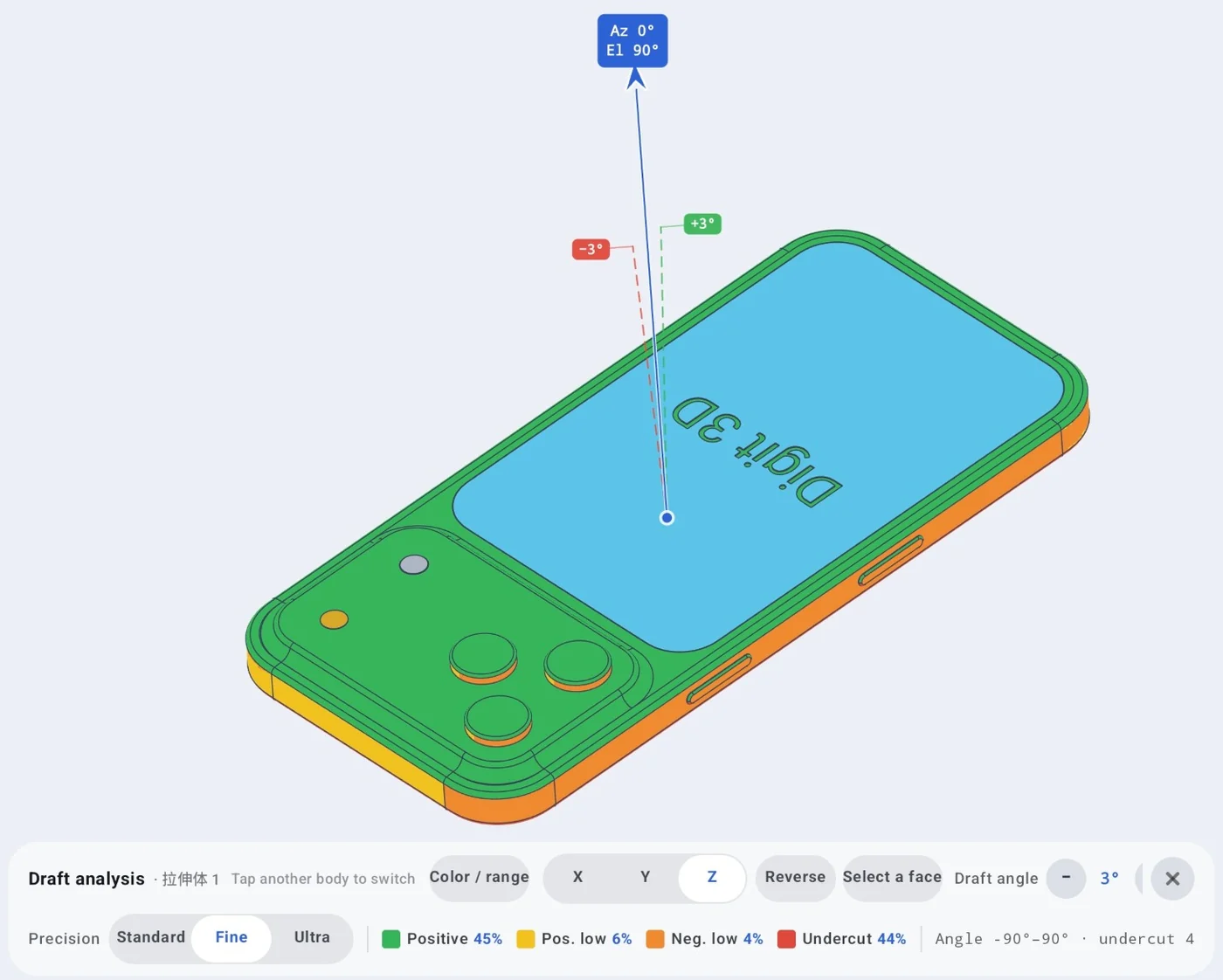

拔模角与壁厚分析（精度可调），外加实时剖切。
- 距离 · 角度 · 半径测量
- 拔模分析四色带
- 壁厚彩虹分布图
- 剖切平面 + 截面线
工程数据交换
打开 STEP、IGES、Parasolid、STL、OBJ、3MF、DXF；导出 STEP、STL、3MF、DXF、PNG，以及图纸的 DXF / PDF。
- 支持大型 STEP 总装
- 按体量自适应三角化
- 可编辑 .mcad 工程格式
- 查看完整格式速查表 →
上手引导
不用翻手册也能摸清楚的 CAD。
- 首次进 3D 有引导，该点哪儿就亮哪儿
- 长按任意工具，当场说明它干什么
- 五套教程 33 步，可搜索
- 11 种界面语言

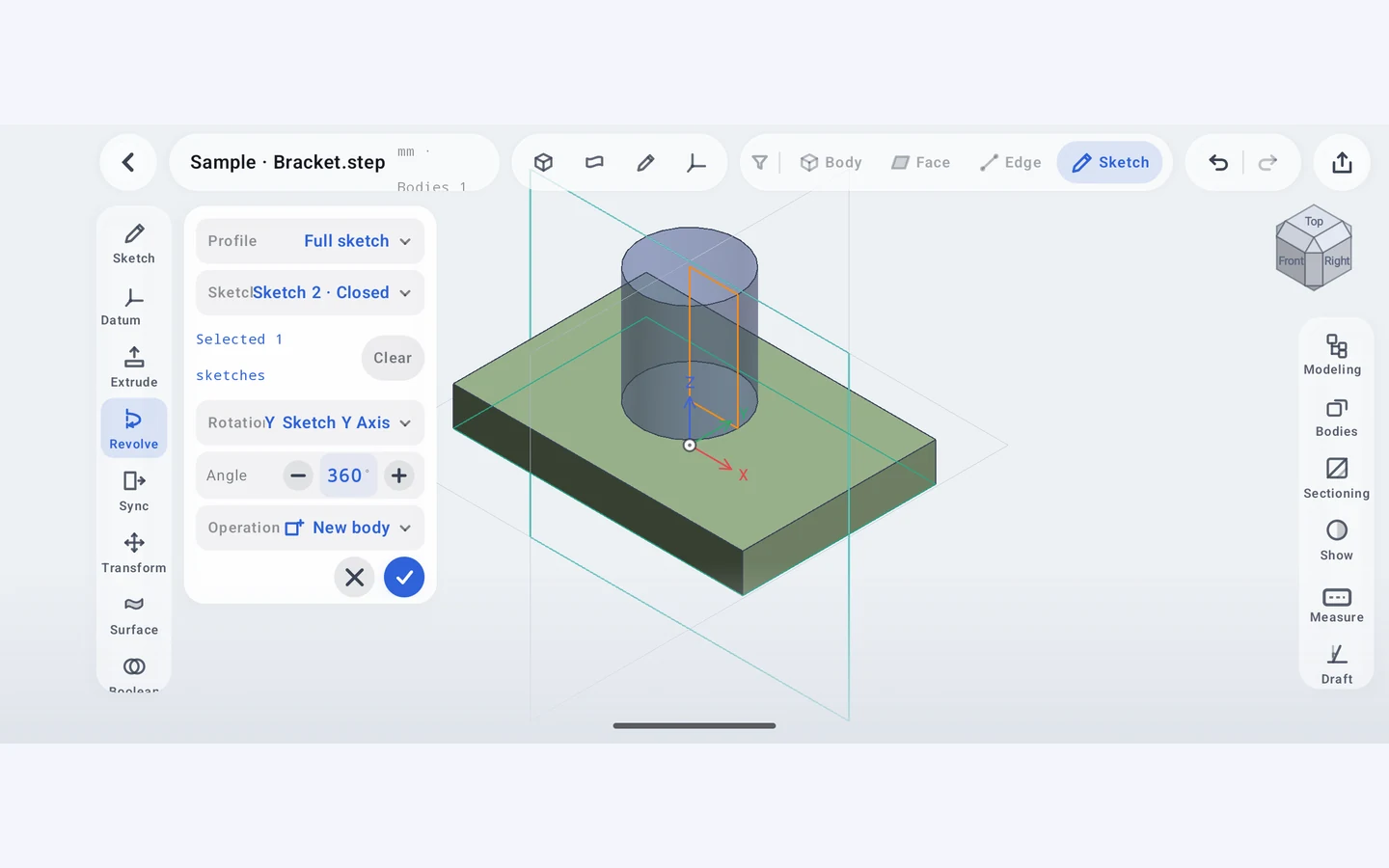

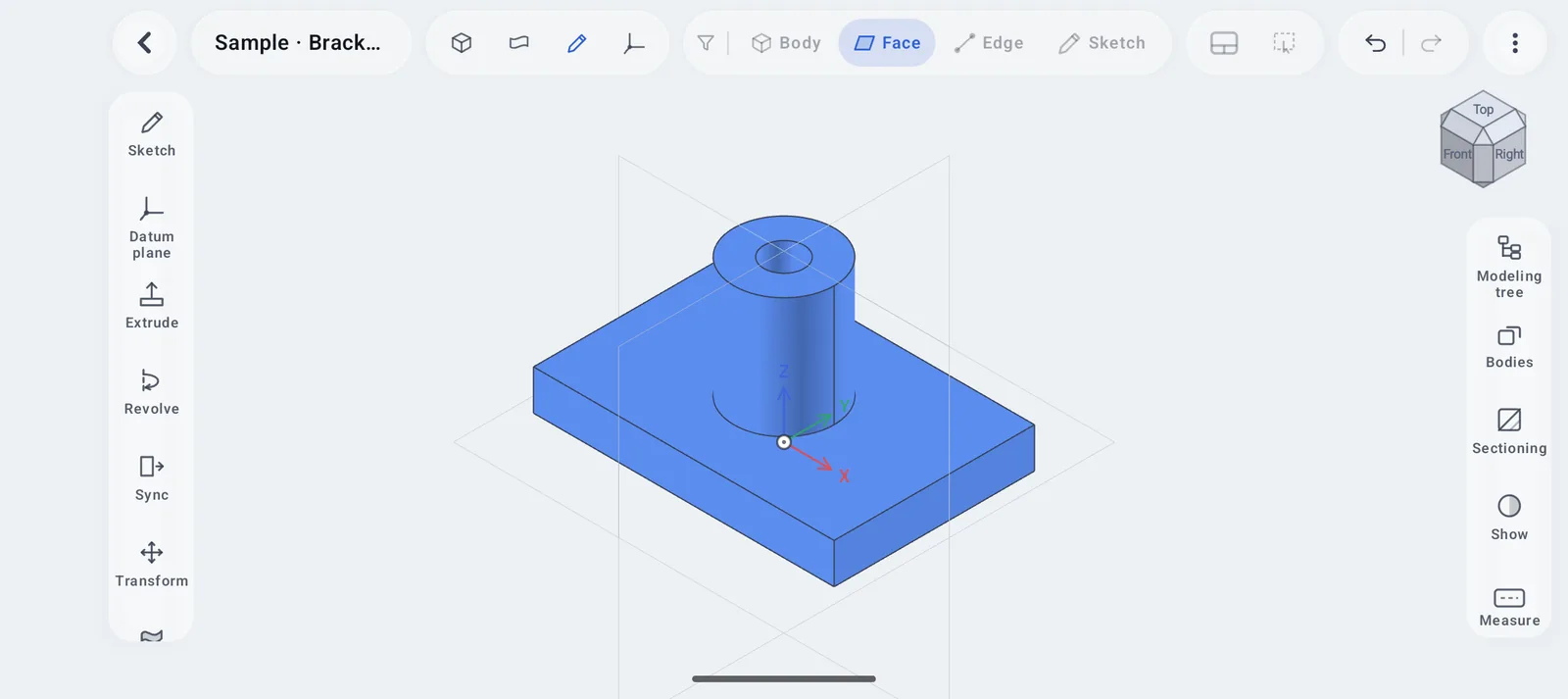

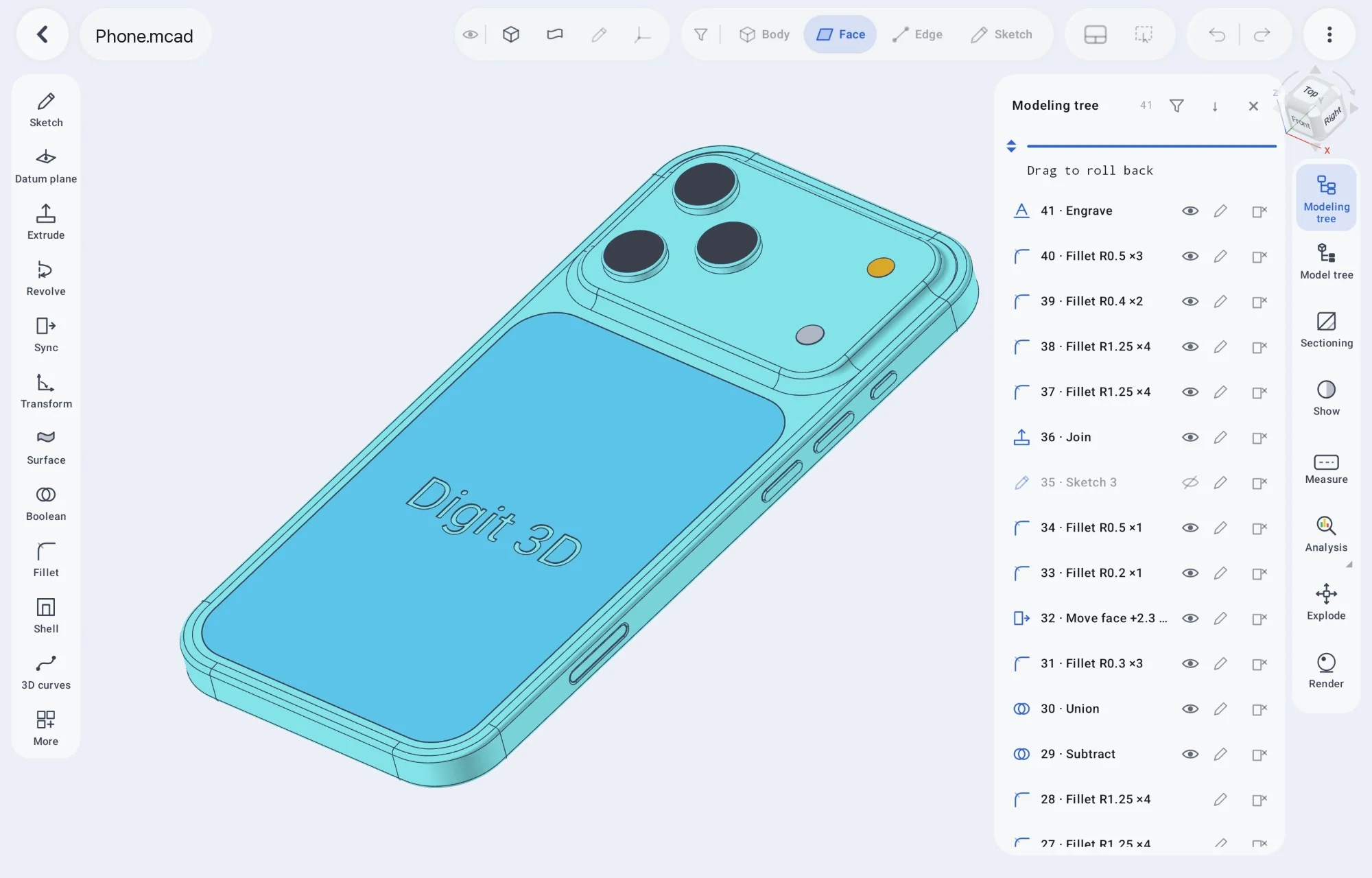

3D 建模
从一张草图到一个成品零件
在基准面或任意平面上画草图、加约束、拉伸成体、旋转出凸台、用布尔切孔。每个特征都留在建模树里，随时可改。
- 基准平面：主平面 · 偏置 · 二等分 · 成角度
- 点选面直接开草图，原点落在面中心
- 带自动愈合的稳健布尔运算
- 实体移动复制 · 镜像 · 线性 / 圆形阵列

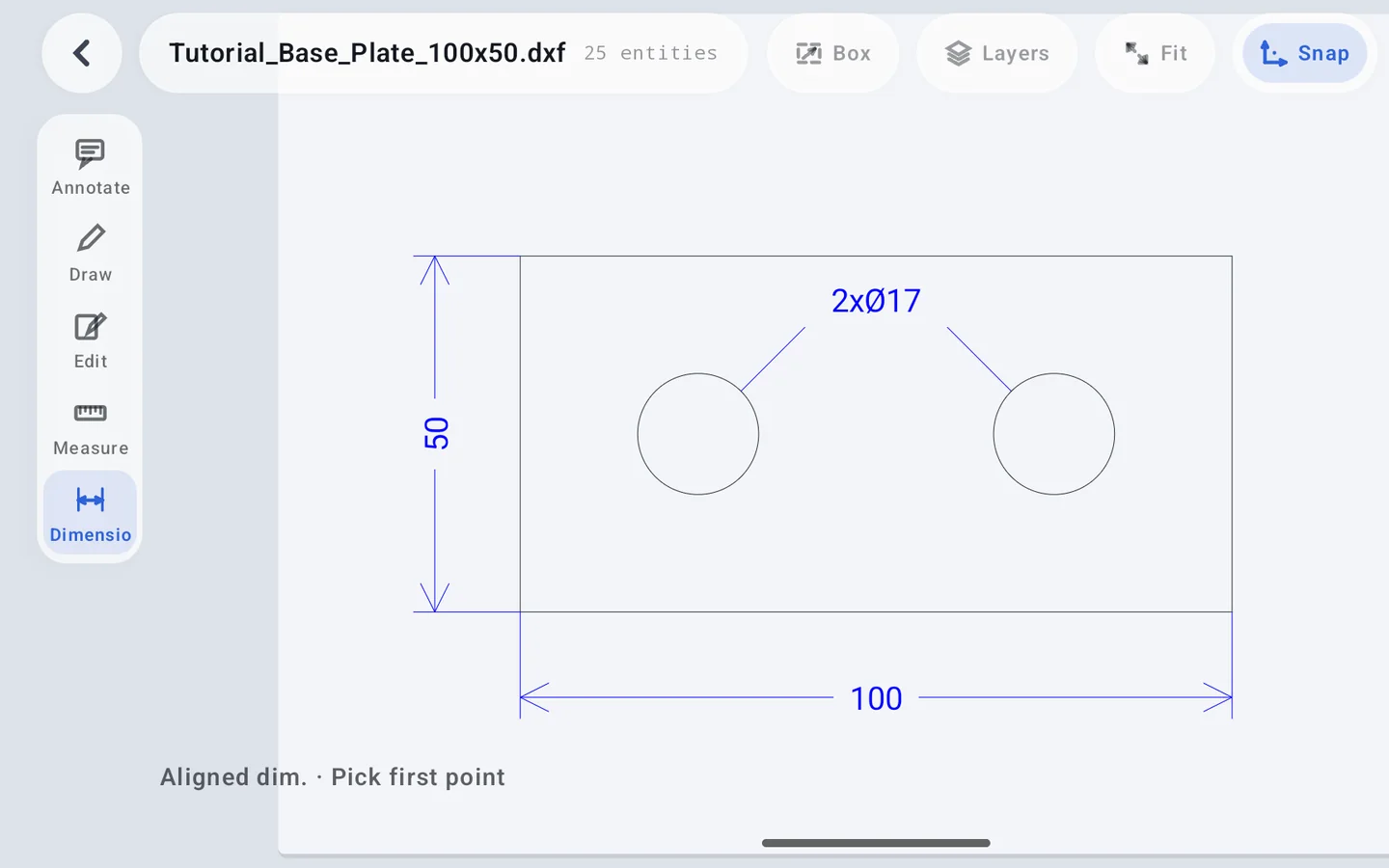

2D 制图
用手指画出精确的图纸
对象捕捉让每个角点和圆心都落在准确位置。点一下在线尺寸、输入数字，几何就跟着走。
- 对象捕捉 · 框选 · 图层控制
- 绘制时直接输入在线尺寸
- 标注 · 注释 · 测量
- 自动保存，不存在「忘了保存」
格式支持
能打开什么、能编辑什么、能导出什么
这张表我们如实写，包括只读的和暂不支持的。
| 格式 | 打开 | 编辑 | 导出 | 说明 |
|---|---|---|---|---|
| .mcad | 支持 | 完整 | 支持 | 本应用工程格式，保留完整参数化特征历史。 |
| .step / .stp | 支持 | 作为导入体 | Pro | 工业标准 B-Rep 交换格式。导出只含几何，不含历史。 |
| .iges / .igs | 支持 | 作为导入体 | 暂无 | 导入可用，导出尚未实现。 |
| .x_t / .x_b | 支持 | 作为导入体 | 暂无 | Parasolid 中性交换格式，多数桌面 CAD 都写得出。文本与二进制都能打开。 |
| .stl | 支持 | 可转成实体 | Pro | 3D 打印网格格式。以网格打开，可就地转成实体。 |
| .obj | 支持 | 可转成实体 | 暂无 | 与 STL 一样：以网格打开，可就地转成实体。 |
| .3mf | 支持 | 可转成实体 | Pro | 较新的 3D 打印格式：进出都是网格，和 STL 一样能转成实体。 |
| .dxf | ASCII | 完整 | 支持 | 仅 ASCII DXF，不支持二进制 DXF。支持块、标注与嵌套引用。 |
| 不支持 | 不支持 | Pro | 仅导出：工程图的所有图纸合成一份多页 PDF。 | |
| .dwg | 需插件 | 完整 | 不支持 | 装上免费的 DWG 转换插件就能直接打开。导出仍然只有 DXF。 |
常见问题
先回答几个最常问的
需要联网吗？
不需要。所有几何运算、文件导入与导出都在你的设备上完成，你画的东西不会被上传。联网只用在两件事上：Google Play 版的结算，以及本站安装包查新版本、下更新。
支持哪些设备？
安卓 10 及以上的 64 位设备（arm64-v8a），2018 年之后的手机平板基本都满足；鸿蒙装「卓易通」后同样能用。macOS 是 Apple 芯片的 Beta，iOS 内测中，Windows 在做。平板与大屏是主要目标，手机也能用。
能打开 DWG 文件吗？
能，装上免费的 DWG 转换插件即可。装一次之后，打开 DWG 就跟打开别的图纸一样——插件在手机本地转好再交回来。非常老的 DWG（R12 及更早）仍需在电脑的 CAD 里另存为 ASCII DXF。
我的文件存在哪？
默认只在你的设备上。不登录也能完整使用；云存储出厂关闭，只有你自己打开它、再对某份工程手动点了「备份到云端」，那一份才会上传。导出文件保存到你在系统文件选择器里选的位置。卸载应用即清除其本地数据。
